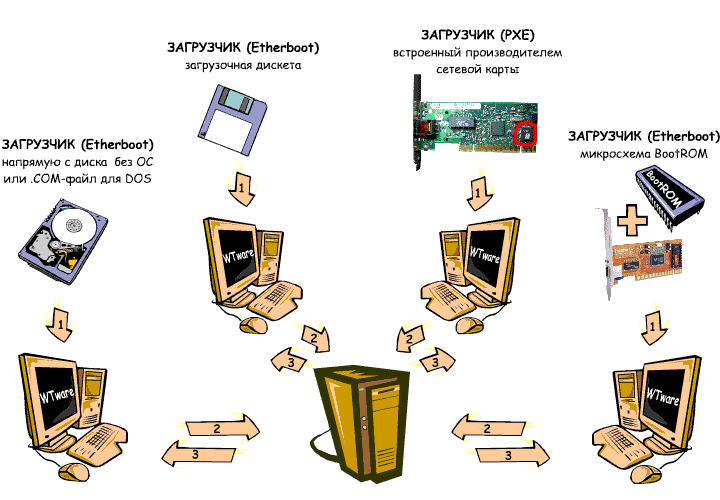

На схеме представлены способы загрузки терминала WTware по сети. Стрелки на схеме означают:

1. Передача загрузчика (LOADER) в память терминала.
2. Обращение LOADER'а к серверу с запросом файлов операционной системы WTware.
3. Передача файлов операционной системы WTware для загрузки терминала.

Чаще всего на практике используются четыре способа, представленные на схеме. Для загрузки можно использовать:

• эмулятор BootROM напрямую с жесткого диска (без ОС) или в виде исполнимого .COM-файла для DOS
• эмулятор BootROM на загрузочной дискете
• встроенный производителем в сетевую карту загрузчик PXE
• самостоятельно изготовленную микросхему BootROM

Эмулятор BootROM напрямую с жесткого диска (без ОС) или в виде исполнимого .COM-файла для DOS

Преимущества:

• Простота реализации.
• Возможность как загружать локальную Windows, так и работать в WTware.

Недостатки:

• Ненадежность: винчестер или флэш-диск часто выходят из строя.
• Винчестер создает шум.
• Повышение стоимость железа терминала.

Как сделать: Используется загрузчик Etherboot, который можно получить на сайте rom-o-matic.net. Подробнее смотрите эту статью.

Эмулятор BootROM на загрузочной дискете

Преимущества:

• Простота реализации.
• Возможность выполнить такую загрузку, не внося никаких изменений в настройки компьютера. Достаточно просто загрузиться с дискеты.
• Нет необходимости в винчестере, можно реализовать бездисковый терминал.

Недостатки:

• Дискеты крайне ненадежны, поэтому такую загрузку нельзя использовать как постоянное решение.

Как сделать: Используется загрузчик Etherboot (Floppy Bootable ROM Image), который можно получить на сайте rom-o-matic.net. Подробнее смотрите эту статью.

Встроенный производителем в сетевую карту загрузчик PXE

Преимущества:

• Высокая надежность способа.
• Очень просто реализовать, если у вас есть такие сетевые карты.
• Нет необходимости в винчестере, можно сделать бездисковый терминал.

Недостатки:

• Необходимо закупать специальные сетевые карты, что может увеличить стоимость железа терминала.
• Не все материнские платы способны загружаться с сетевой карты.

Как сделать: приобрести карту со встроенным PXE. Это практически все 100-мегабитные сетевые карты Intel, карты 3com905c-tx-m и 3com905cx-tx-m, а также многие сетевые карты, встроенные в материнскую плату (в частности, все материнcкие платы семейства VIA EPIA поддерживают PXE). Подробнее смотрите эту статью.

Самостоятельно изготовленную микросхему BootROM

Преимущества:

• Высокая надежность способа.
• Нет необходимости в винчестере, можно сделать бездисковый терминал.

Недостатки:

• Придется либо научиться прошивать BootROM, либо купить готовый.
• Не все материнские платы способны загружаться с сетевой карты.

Как сделать: Используется загрузчик Etherboot (Binary ROM Image), который можно получить на сайте rom-o-matic.net. Подробнее смотрите эту статью.
