Raspberry Pi4 Model B загрузка по сети

[by_marader]

Доброго времени суток.
Пытаюсь разобраться и запустить связку WTware и Raspberry pi 4, Raspberry pi 4 настроен на работу по сети через PXE.
есть сервер, микротик как dhcp сервер на сервере винда и AD, на WTware уже работают пк как тонкие клиенты.
Подскажите что и как настроить чтобы Raspberry pi 4 работал по PXE. Какие службы и файлы нужно установить и куда положить.
Адрес сервера 10.10.11.204, на нем настроено AD, WTware 10.10.10.6, а терминалы получают ip по DHCP от 10.10.135.2
настройки микрота:


окно Raspberry pi 4

IMG_20210225_1018351 (1) (1) (1) (1) (1) (1) (1).jpg (84.9 КБ) 24729 просмотров

[aka]

1. Скачай втварь в .zip.
2. Смотри логи TFTP на микротике.

В логе TFTP написано, какие файлы запрашиваются. Если в втвари в .zip есть файл с таким именем, значит его нужно положить на микротика в нужную папку. Если в втвари нет такого файла, значит он не нужен.

[by_marader]

Спасибо.
В логах ничего не понятно, почему-то все идет по dhcp, а tftp нет.
В какую сторону смотреть? и что поправить?


[aka]

TFTP указан 10.10.10.6. На нем надо логи смотреть.

[Kirill_MVT]

Спасибо.
В логах ничего не понятно, почему-то все идет по dhcp, а tftp нет.
В какую сторону смотреть? и что поправить?

Добрый день, смогли ли Вы решить данную проблему? Я столкнулся с аналогичной.

[krashow]

Решение следующее:
Поле Next Server и Boot File Name малинкой игнорируется, но оно нужно для x86 компьютеров.
Для того, что бы малинка поняла эти опции, надо зайти в IP - DHCP Server - Options и создать две опции 66 и 67 и, затем, добавить их в Networks в поле DHCP Options.
Однако эти опции 66 и 67 игнорируют x86 компьютеры.
Всё вышесказанное относится только к Mikrotik, на DHCP от Microsoft и Linux такой проблемы нет

[aka]

Для того, что бы малинка поняла эти опции, надо зайти в IP - DHCP Server - Options и создать две опции 66 и 67 и, затем, добавить их в Networks в поле DHCP Options.

Малина понимает 67 опцию? Какая именно малина? Как это проверено?

[krashow]

Малина понимает 67 опцию? Какая именно малина? Как это проверено?

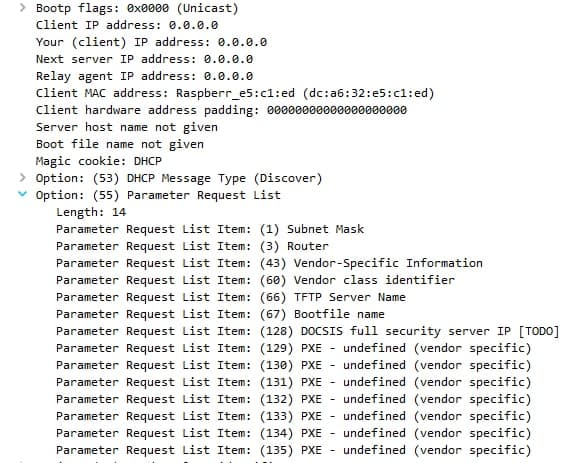

4 (вроде B Plus, которую продают Ваши партнёры как ThinBox 4). Проверено снифером, конкретно Wireshark'ом. Без 67 опции отказывается грузится, но это только на микротике такое

[akaplenko]

Малина понимает 67 опцию? Какая именно малина? Как это проверено?

4 (вроде B Plus, которую продают Ваши партнёры как ThinBox 4). Проверено снифером, конкретно Wireshark'ом. Без 67 опции отказывается грузится, но это только на микротике такое

В thinBox 4 стоит raspberry pi 4b. Plus-ов на 4-ю версию еще не сделали. Честно говоря не знаю как на микротике, у нас в офисе/производстве стоит windows с конфигуратором и linux с dhcp сервером. 67 опция нигде не указана и система загружается с обоих серверов. Причем каждый pxe тонкий клиент проверяется на загрузку перед отправкой клиенту.

[sattva]

нашел несколько мануалов по добавлению опиций 66, 67 на микротике, но к сожалению не работает.... при чем на если включить DHCP WTware (6.0.72) - все работает. Если у кого то получилось, прошу выложить пошаговый мануал!

[sattva]

РЕШЕНИЕ: использовать в option66 value: с приставкой s - s'10.10.10.10' - IP address converted to string

[aka]

Покажи скриншот, как правильно добавлять 66,67 опции.

PS: зачем их добавлять? Если только указать "Next Server", как на скриншоте в первом посте, и не указывать 66 и 67 опции - что не работает?

[flakon_sss]




В общем-то OptionSets можно не делать и просто все добавить в Networks, но по другому Raspberry при DHCP на mikrotik-e не грузится.

Теперь у меня вопрос: Как загрузиться без SD-Card, если TFTP на линуксе?

[aka]

Теперь у меня вопрос: Как загрузиться без SD-Card, если TFTP на линуксе?

Чтобы малина загрузилась по сети, DHCP должен сказать ей IP TFTP сервера в "Next Server". И IP самой малины с маской подсети, конечно. На твоём первом скрине должны быть правильно указаны строки Address: и Next Server:

Всё остальное в настройках DHCP не нужно и может мешать.

То, что у тебя на скринах - это именно "не нужно и может мешать".

На начальном этапе IP TFTP сервера должен быть в той же подсети, что и сама малина. Когда появится понимание процесса, TFTP можно будет вынести в другую сеть, но только после того, как всё поедет и появится понимание.

[flakon_sss]

Я перепробовал все варианты. Грузится если установлен wtware-tftp только в той конфигурации что я прислал. Малина видит TFTP тут проблема в том, что она не понимает структуру папок, т.е. если я файлы из папки TFTPDROOT\6.0.94\pi2\localboot закину в корень tftp, то сама малина загрузится, но выдаст потом ошибку, что не видит wtware.

[aka]

т.е. если я файлы из папки TFTPDROOT\6.0.94\pi2\localboot закину в корень tftp, то сама малина загрузится, но выдаст потом ошибку, что не видит wtware.

Правильно скажет. Не надо туда руками лезть. Надо скачать с wtware.ru архив в .zip, в котором будет правильная струкутра каталогов для чужих TFTP.

1. http://wtware.ru/index.html#download
2. "ZIP (без Windows-утилит): <ссылка на свежий zip>" <- качать это

[avers88]

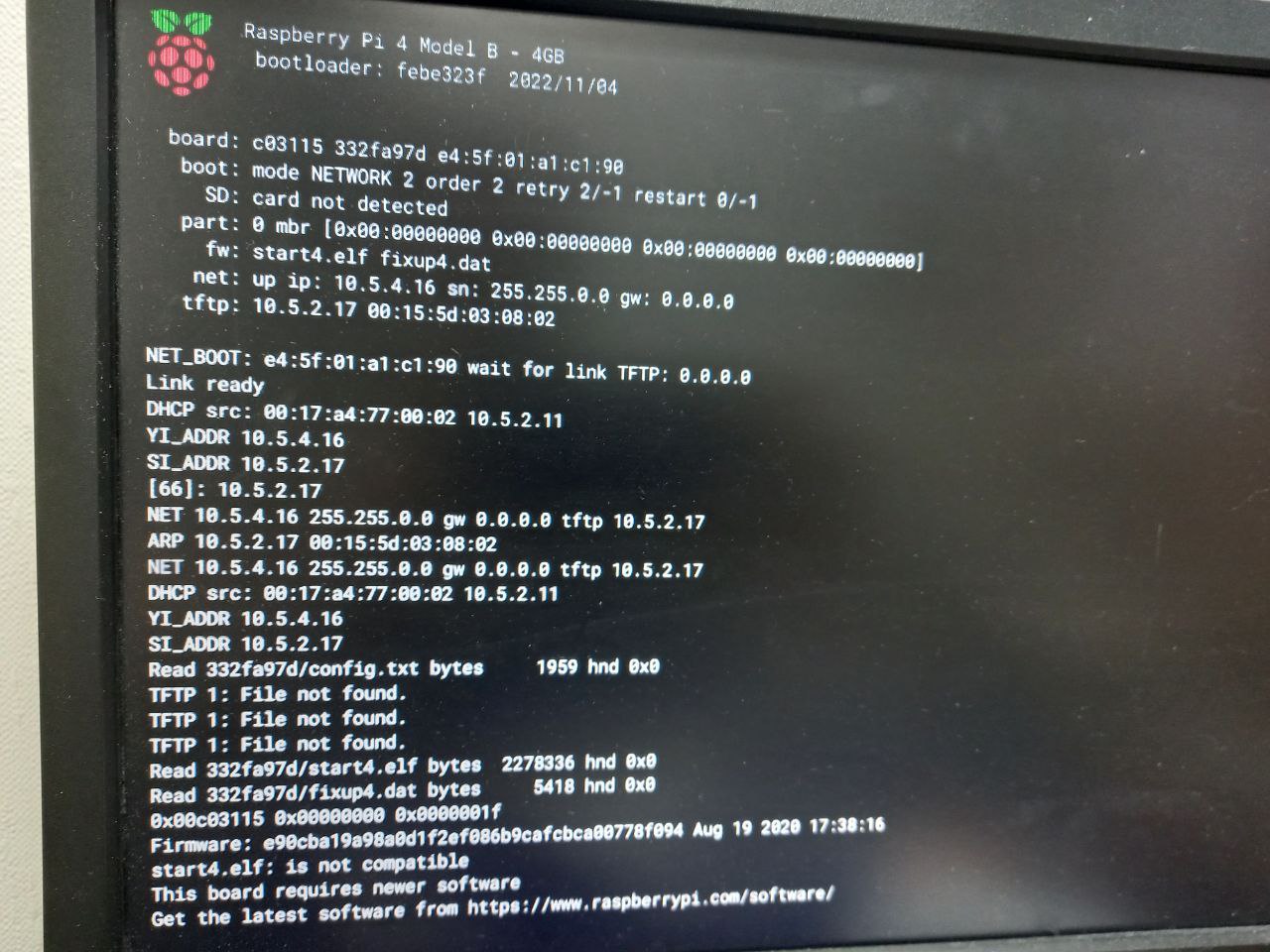

здравствуйте. купили малины "Тонкий клиент thinBox 4 4GB WTWare". Не получается загрузиться по сети, другие машины х86 грузятся.
качал https://wtware.com/files/raspberry/pi4n ... 0138a1.zip, закидывал на sd, извлекал sd, не загружается.
что можно сделать?

[akatik]

Поставьте свежую версию WTware.

[avers88]

Поставьте свежую версию WTware.

спасибо получилось.
